零功耗氢气报警器：新型开关仅在气体泄漏时唤醒

传统氢气传感器依赖持续电偏置来监测电阻变化，即使没有发生泄漏，也会持续消耗微瓦级功率。这种持续能耗在偏远或离网场景中尤其成问题，因为这些地区更换电池较为困难，而氢气正越来越多地被考虑用于发电。早期基于钯（Pd）薄膜随机裂纹的化学-机械方法虽然能够实现事件触发式运行，但由于裂纹尺寸无法精确控制，其重复性较差。近年来，基于微机电系统（MEMS）的设计提高了一致性，但又引入了复杂且昂贵的光刻步骤以及有害化学品。基于这些挑战，亟需一种更简单、更可重复且更环保的零待机功耗氢气检测制造策略。

延世大学 Jongbaeg Kim 教授团队在 Microsystems & Nanoengineering 期刊上报道了一种无需光刻的制备方法，用于制造 Pd/Cr 双层悬臂梁开关，作为化学-机械式氢气探测器。该论文于 2026 年 4 月 8 日在线发表，DOI 为 10.1038/s41378-026-01269-2。研究团队采用静电纺丝聚氧化乙烯（PEO）纳米纤维作为牺牲模板，并结合倾斜电子束沉积，避免了传统光刻工艺以及光刻胶、显影剂等有害化学品。最终形成的纳米尺度悬臂梁具有明确可控的间隙，该间隙可通过沉积倾角和额外 Pd 沉积厚度调控；当氢气诱导 Pd 膨胀时，悬臂梁闭合，从而实现近零待机功耗的事件触发式检测。

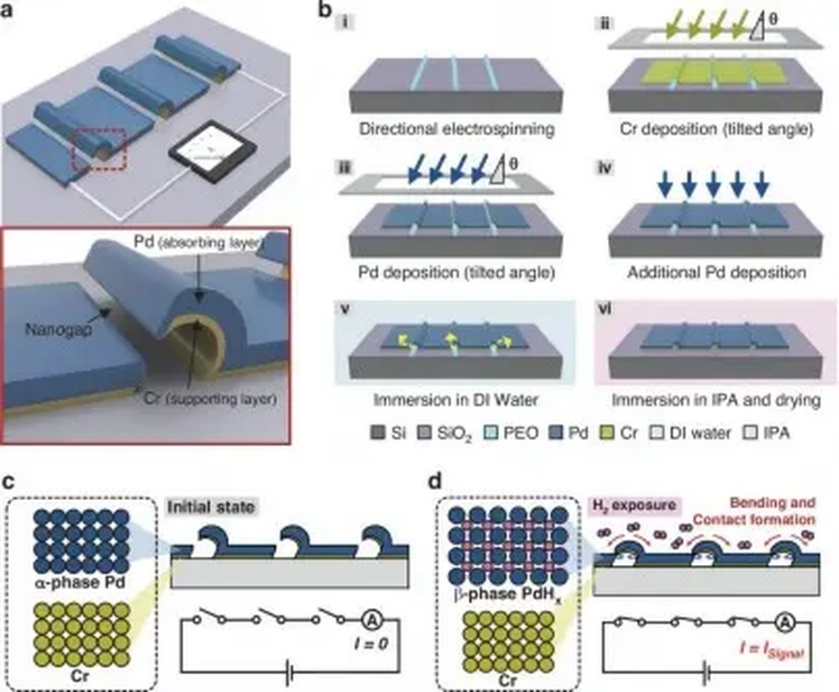

该制备过程首先通过定向静电纺丝制备水溶性 PEO 纳米纤维，作为临时模板。随后，研究人员在 15° 至 60° 的倾角范围内沉积 20 nm Cr和 50 nm Pd，并进一步以垂直入射方式沉积一层 Pd，以确保可靠的电接触。之后，将 PEO 模板溶解于去离子水中，即可得到具有明确纳米间隙的悬空悬臂梁。该间隙随沉积角度增大而增大：从 15° 时约 26 nm 增加至 60° 时约 160 nm。

当暴露于氢气中时，Pd 会选择性吸收氢气并转化为氢化钯（PdHₓ），发生约 3.5% 的晶格膨胀，从而使双层悬臂梁向下弯曲。一旦弯曲位移闭合纳米间隙，电流便会通过。采用 15° 倾角和 40 nm 额外 Pd 层的器件实现了 0.3% 氢气检测阈值、37.2 秒响应时间，并在重复循环中保持稳定运行。该开关对湿度变化仅有轻微响应，对其他气体未表现出可检测反应，证实其选择性良好。相比之下，较大间隙器件（60° 倾角）无法响应，而经过优化的间隙则能够实现可靠且可重复的开关行为，开/关比超过 135000。

作者表示：“我们的方法将传感器变成了真正的‘沉睡哨兵’。它只有在实际存在氢气时才消耗电力，这对于偏远监测站而言具有变革意义，因为在那里每隔几个月更换电池并不现实。该制备方法本身也出人意料地简单——我们使用水、酒精和静电纺丝聚合物纤维，而不是有毒的光刻胶和显影剂。这意味着更低的环境影响和更低的成本，而如果希望在氢气管道或加氢站部署数千个传感器，这一点非常重要。”

他们还补充说，倾角控制为制造商提供了一个简单直接的调节参数，可根据不同安全需求调整检测阈值。

这种零待机功耗开关特别适用于制氢设施、加氢站和氢气管网等需要连续监测、但电网供电可能不稳定的场景。利用氢气进行本地储能的偏远可再生能源站点，也可受益于这种寿命长、对电池友好的泄漏探测器。由于该制备工艺避免了光刻和有害化学品，因此降低了大规模、低成本传感器部署的门槛。

未来研究可进一步集成保护涂层，以防止一氧化碳（CO）或氮氧化物（NOₓ）造成长期表面毒化，从而提升实际应用耐久性。该平台也预示着除氢气之外，在更广泛事件触发式气体传感领域中的应用潜力。

References

DOI:10.1038/s41378-026-01269-2

翻译人：高丰言

来源：https://fuelcellsworks.com/2026/05/26/clean-energy/zero-power-hydrogen-alarm-new-switch-wakes-up-only-when-gas-leaks
